Вы ПОРАЗИТЕСЬ СКОРОСТЬЮ приема своего 3G 4G модема! СДЕЛАЙТЕ САМИ!

Мой интернет на даче ЛЕТАЕТ с этой антенной! Удаленность от станции около 150 км, а 1Гб скачиваю за 10-15 мин! Вы легко можете сделать такую антенну сами максимум за час из подручных материалов.

Читайте описание и смотрите картинки.

Перелопатив кучу информации в интернете и собрав воедино, откинув лишнее, я пришел к выводу, что лучше и проще изготовить чудо-антенну самому.

Нам понадобится обычный набор инструментов: пассатижи, отвертки, дрель, сверла, ножевка и ножницы по металлу, паяльник, а также кусок медной или омедненной проволоки диаметром 3-4мм и ИМЕННО простой антенный кабель длиной 10-15м. Никакой не высокоомный! При такой длине потери столь минимальны, что покупать дорогущий кабель просто не имеет смысла. Еще нужен будет кусок фольгированного текстолита или гетинакса где-то 150×150мм. У меня не нашлось и я сделал рефлектор из обычного кровельного металла. Тоже пойдет, хотя медь будет лучше.

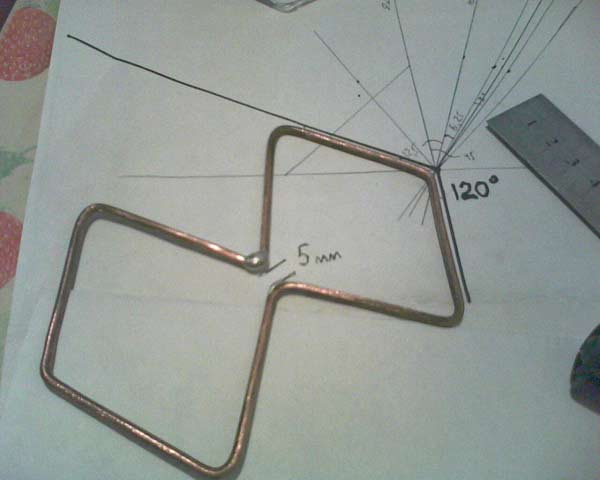

Для начала изгибаем проволоку в два квадрата, как показано на картинке, со стороной около 55мм и хорошенько спаиваем мощным паяльником. Противоположный угол сгиба залуживаем. Углы подгибаем до ромбовидных с углом в 120 градусов.

антенна

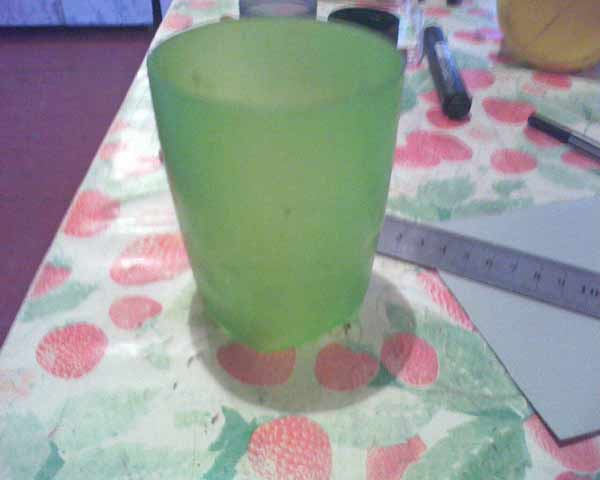

Теперь нужна диэлектрическая опора для антенны. Я скоммуниздил на кухне пластиковый стакан под неодобрительные взгляды жены.

стакан

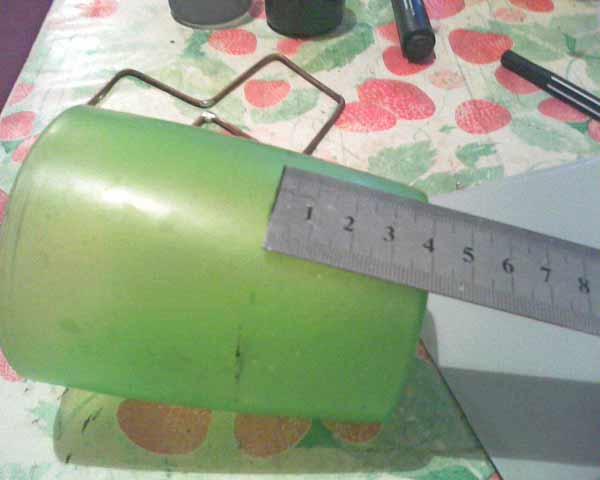

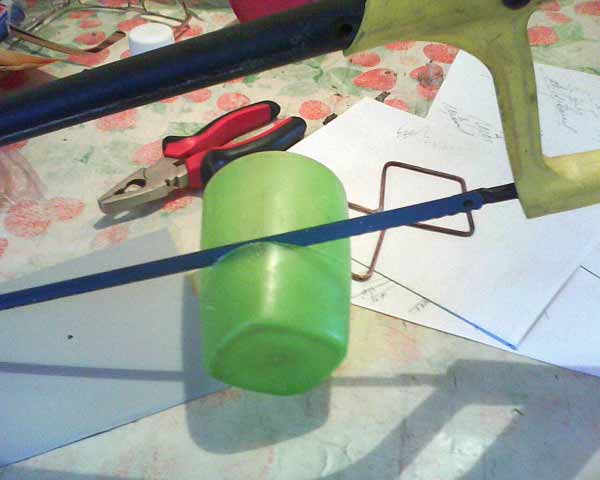

Вы можете взять, например, крышечку от дезодоранта или пены подходящего размера и жесткости. Тогда и резать не придется. Она и так около 40мм. Ну я отрезал ножевкой лишнее.

стакан

стакан

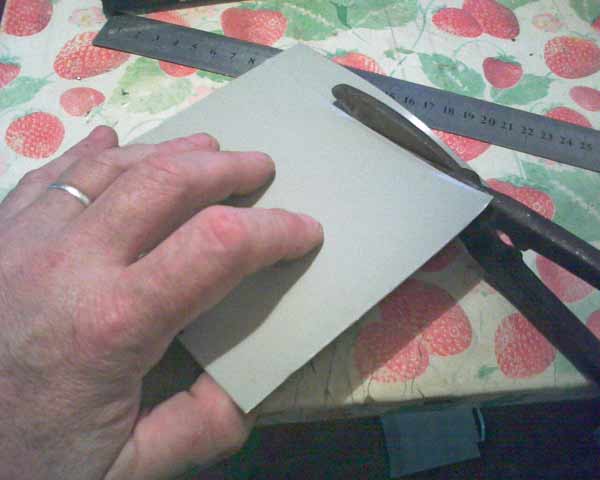

Формируем рефлектор.

рефлектор

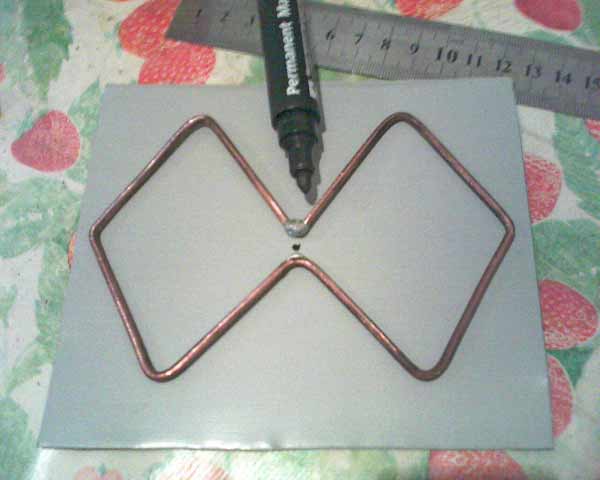

Накладывам антенну и отмечаем центр отверстия под кабель снижения.

антенна

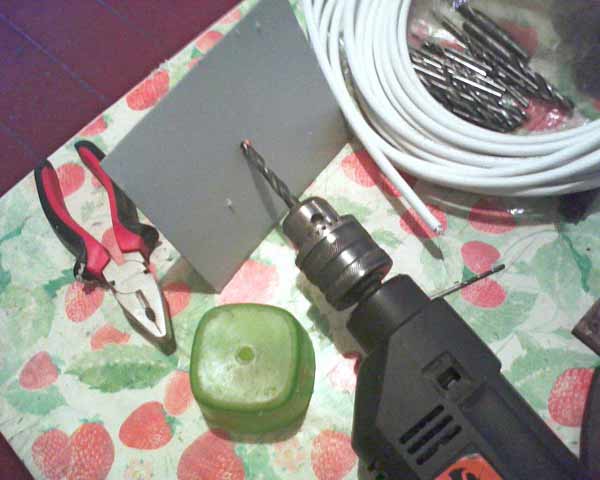

Высверливаем отверстие.

антенна

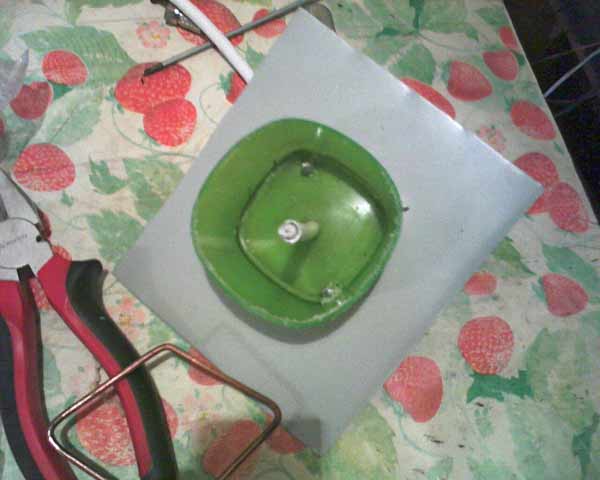

Еще маленькие отверстия под саморезы. Закрепляем основу и протягиваем кабель.

антенна

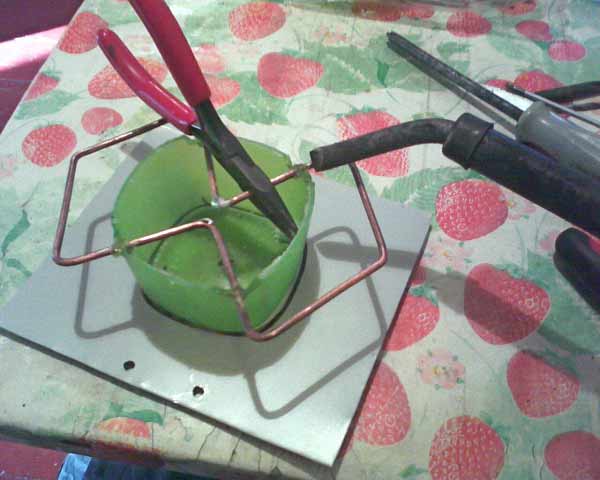

Теперь накладываем ровно антенну и мощным паяльником нагреваем проволоку, углубляя ее в пластмассу.
Делайте постепенно со всех сторон. Пассатижами зажмите до места пайки концов, чтобы не распаялись.

антенна

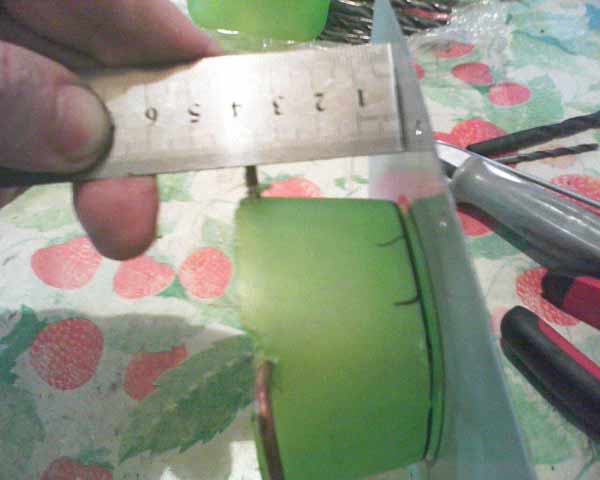

Углубить надо так, чтобы расстояние до рефлектора было около 37мм. Проверяем линейкой.

антенна

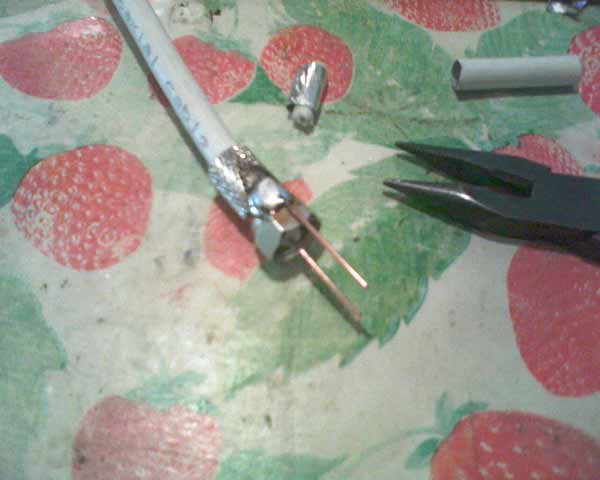

Теперь накручиваем на кабель антенный F-штекер и с помощью паяльной кислоты подпаиваем к нему проводник.

антенный штекер

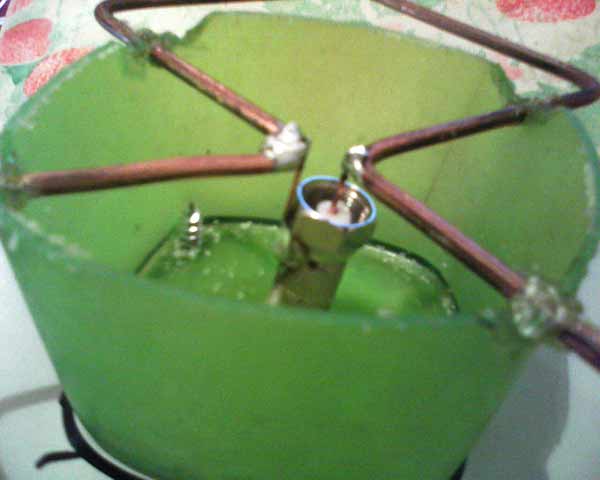

Подпаиваем саму антенну.

антенна

Вот и все!

Осталось закрепить готовую антенну на подходящей мачте и направить в сторону предполагаемого ретранслятора.

razdelitel

Я долго побегал туда-сюда, пока не нашел момент правильного направления. Даже когда жена сказала мне про ЭТО, я и глазом не моргнул, зря отказавшись от такого удовольствия... ))

razdelitel

Далее навейте на хвостовик модема 4-5 витков центральной жилы ( это уже экспериментально подберите ). А еще лучше подпаять к самому модему вместо штатной антенны, но это уже совсем другая история.

Кому, что не ясно — пишем комментарии, а я пойду посмотрю Как и чем правильно закусывать )))))))))))))))))
